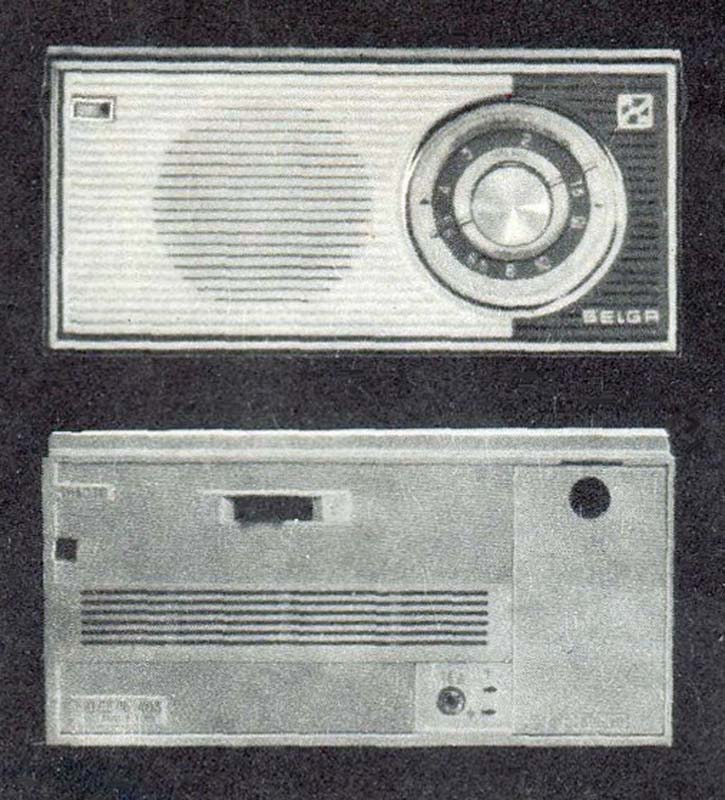

Портативный радиоприёмник IV класса "Селга-403" (УАПП-IV-Б) с 1971 году опытной серией (273 радиоприёмника) выпускал Рижский завод имени А.С.Попова. Приёмник рассчитан на приём радиостанций в диапазонах ДВ и СВ. Приём ведется на внутреннюю магнитную антенну, но есть возможность для подключения внешней антенны. К приёмнику можно подключить головные телефоны. Приёмник выполнен по супергетеродинной схеме на трёх транзисторах и интегральной схеме ''Ритм-2'' /2КЖА-421/. Некоторые экземпляры имели микросхему типа "Ритм-1" и плату, схожую с платой приёмника "Селга-402", а другие собственную плату, как на последней фотографии (на фото - самодельная плата, схожая с заводской). Схема входной цепи и преобразователя аналогична схеме приёмника ''Селга-402'', с той разницей, что с целью улучшения избирательности приёма в цепь катушки связи ДВ диапазона включен RC фильтр. Тракт ПЧ приёмника, детектор и каскады предварительного усиления выполнены на одной интегральной схеме содержащей 6 транзисторов, 22 сопротивления и 7 конденсаторов. Выходной каскад усилителя НЧ выполнен на транзисторах КТ315А по двухтактной трансформаторной схеме. В сравнении с другими радиоприёмниками, здесь уменьшена печатная плата из-за применения микросхемы имеющей размеры 26 х 22 х 13 мм. Применение громкоговорителя 0,5ГД-21, улучшило акустические параметры и позволило повысить номинальную выходную мощность до 220...250 мВт. Питание от 6-ти элементов типа "316". Размеры радиоприёмника 195 х 95 х 50 мм. Масса около 700 г. Из-за технических проблем в конце 1972 года радиоприёмник был снят с конвейера, а выпуск приёмника "Селга-402" продолжен.


Описание радиоприёмника "Селга-403" в справочнике Н.В.Анисимова.       Некоторые фотографии радиоприёмника "Селга-403" с сайта https://radiopagajiba.lv/.



--------
