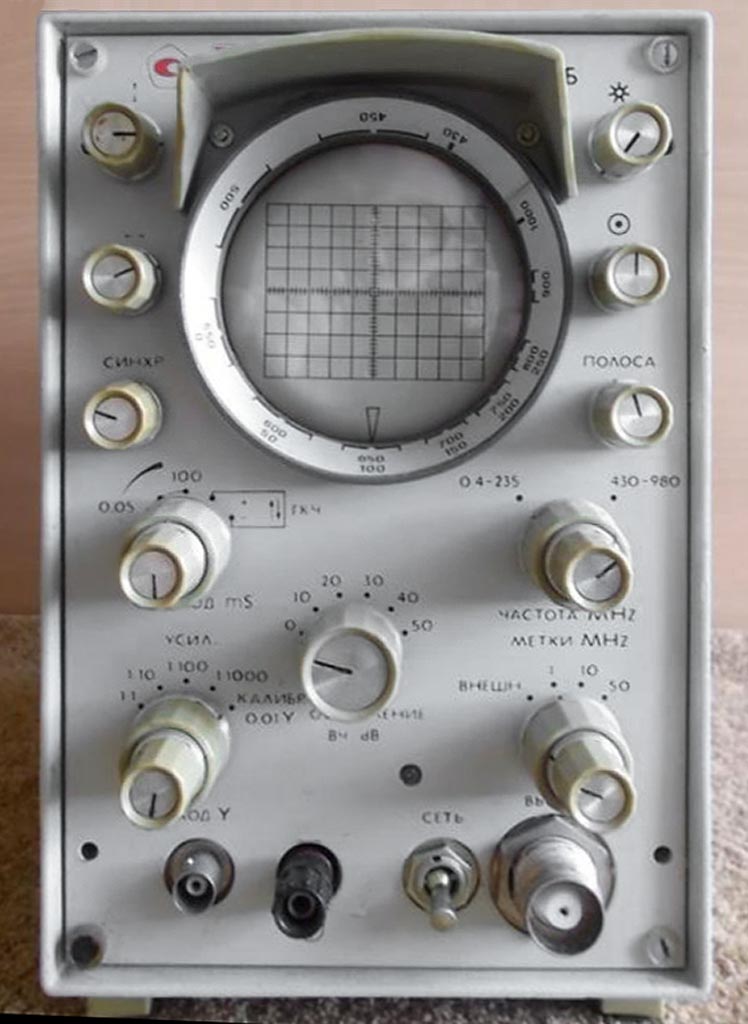

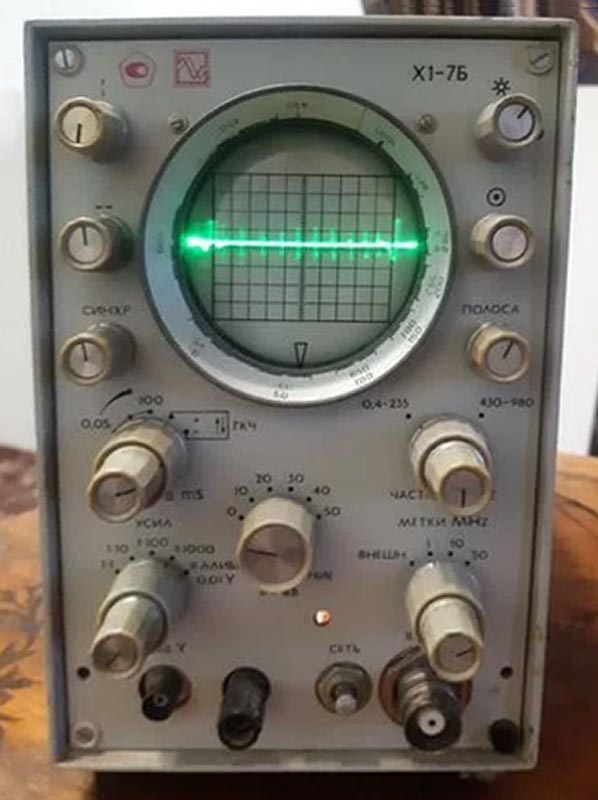

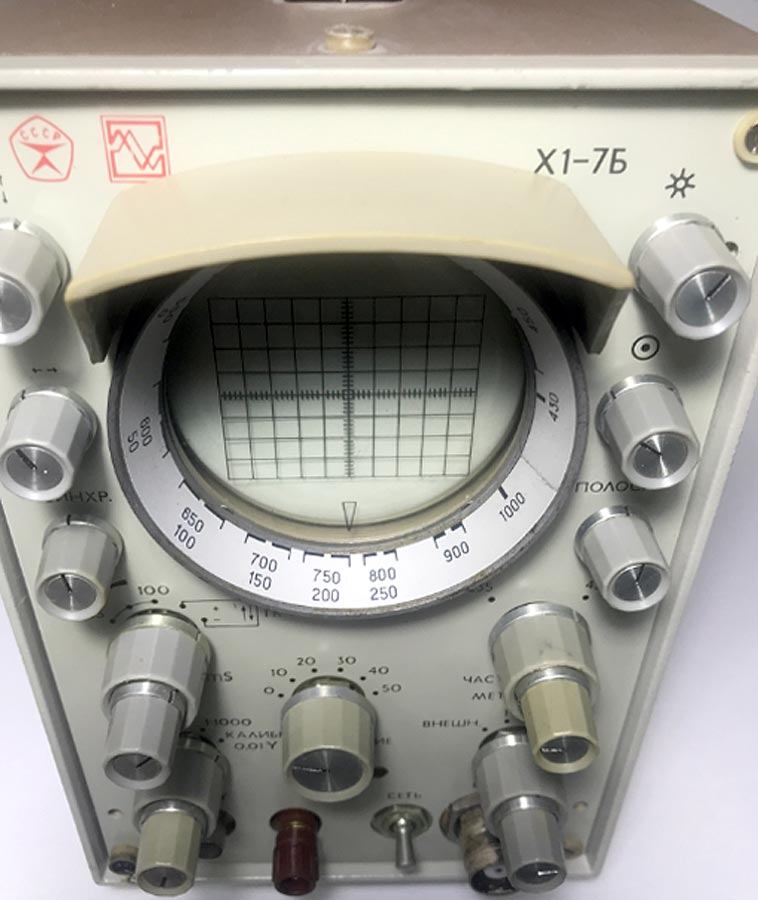

Прибор "Х1-7Б" выпускался возможно с 1977 года Курским заводом "Маяк". Прибор предназначен для исследования амплитудно-частотных характеристик и настройки четырехполюсников, а также для ремонта и настройки телевизоров. Имеет два поддиапазона частот: I - 0,4…235 кГц; II – 430…950 МГц. Минимальная полоса качания частоты не более 0,5 МГц. Максимальная полоса качания частоты не менее 15 МГц на I поддиапазоне и не менее 20 МГц на II поддиапазоне. Ширина полосы качания от минимальной до максимальной регулируется плавно. Предусмотрены частотные метки через 1, 10, 50 МГц, а также возможность получения частотной метки от внешнего генератора. Электронно-лучевая трубка типа 8ЛО29И. Питание - сеть переменного тока частотой 50 Гц напряжением 127 или 220 В. Габариты 156х248х360 мм. Масса 9 кг.

Описание и инструкция прибора "Х1-7Б".        Материал для сайта подготовил Владимир Степанович Шумский, город Москва.          Часть фотографий с сайта https://priborazbor.ru/h1-7b-izmeritel-achx/.


-------------
