Частотомер электронносчетный "Ч3-36"
выпускался возможно с 1973 года Киевским заводом "Радиоприбор". Прибор предназначен
для автоматического измерения частоты синусоидальных и частоты следования
импульсных электрических сигналов; измерения периода синусоидальных и периода
следования импульсных сигналов; измерения длительности импульсов; измерения
отношения частот электрических сигналов; счета числа электрических сигналов;
выдачи напряжений кварцованных частот; выдачи информации на регистрирующее
устройство. Прибор измеряет частоту электрических сигналов в диапазоне
от 10 Гц до 50 МГц; период электрических сигналов от 10 мкс до 100 с; длительность
импульсов от 1 мкс до 100 с. Входное напряжение 0,1 до 10 В для синусоидального
сигнала; от 0,5 до 50 В для импульсного сигнала. Прибор выдает напряжения
кварцованных частот 5 и 10 МГц. Питается от сети переменного тока напряжением
220 В частотой 50 Гц или напряжением 220 В или 115 В частотой 400 Гц. Потребляемая
мощность 40 Вт. Габариты 325х132х334 мм. Масса 7 кг. Частотомеру присвоен
знак качества СССР. Техническое
описание. Схемы.

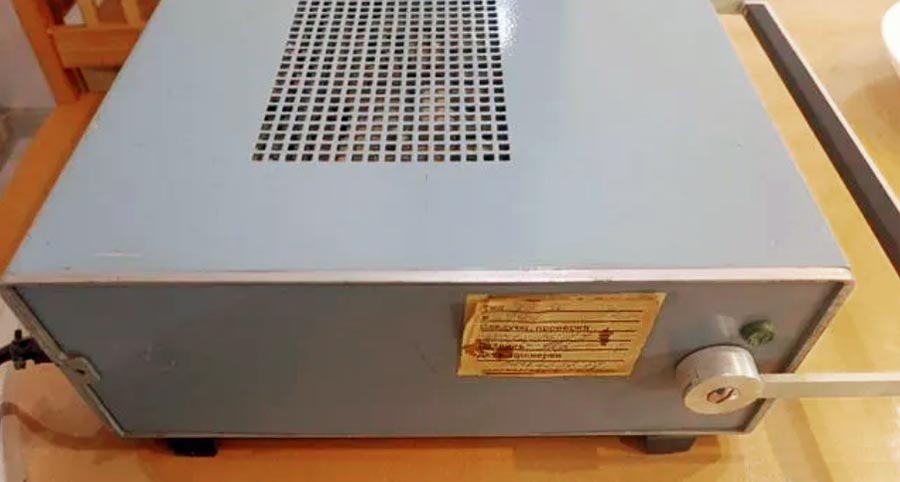

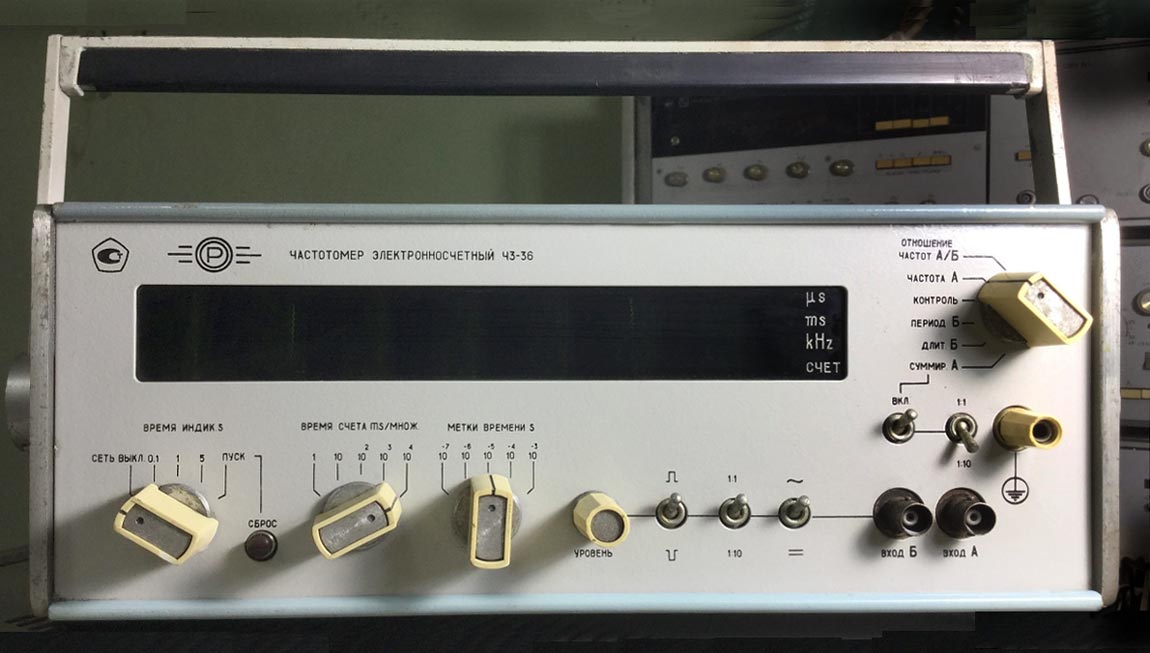

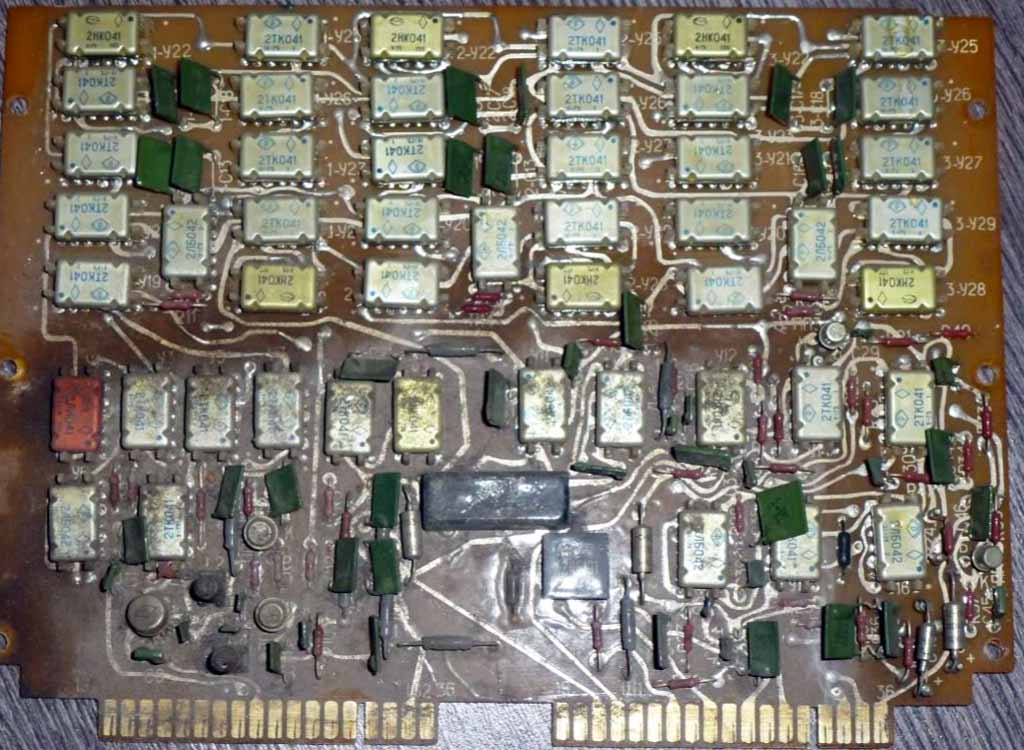

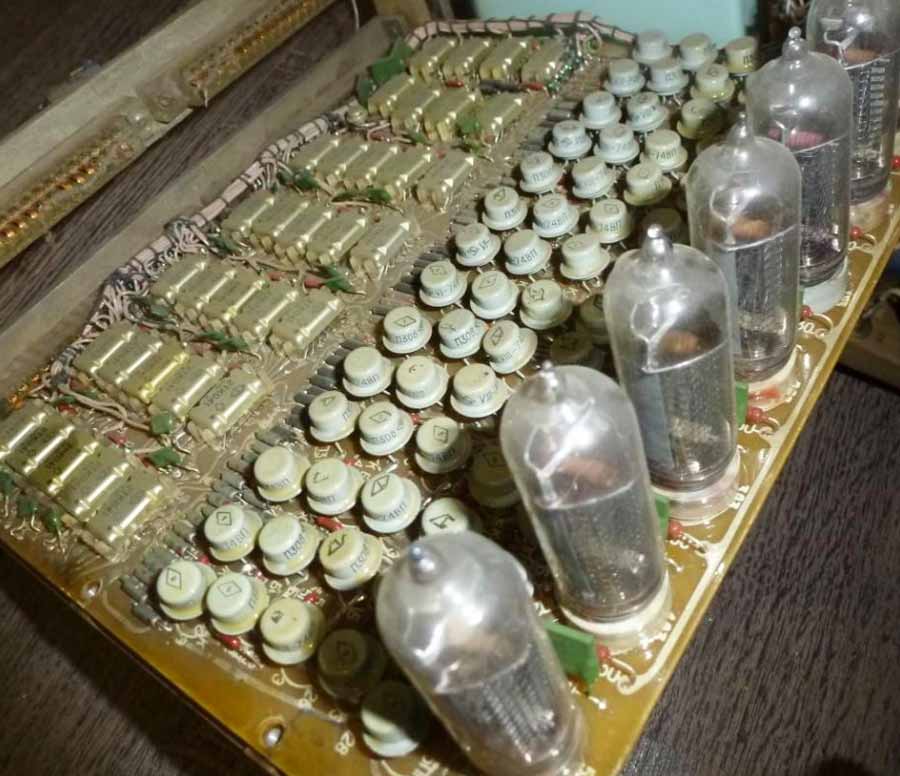

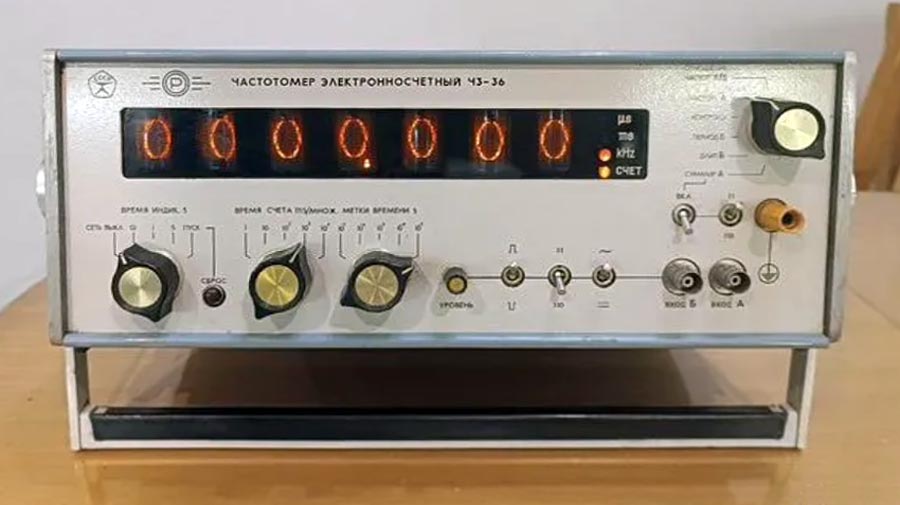

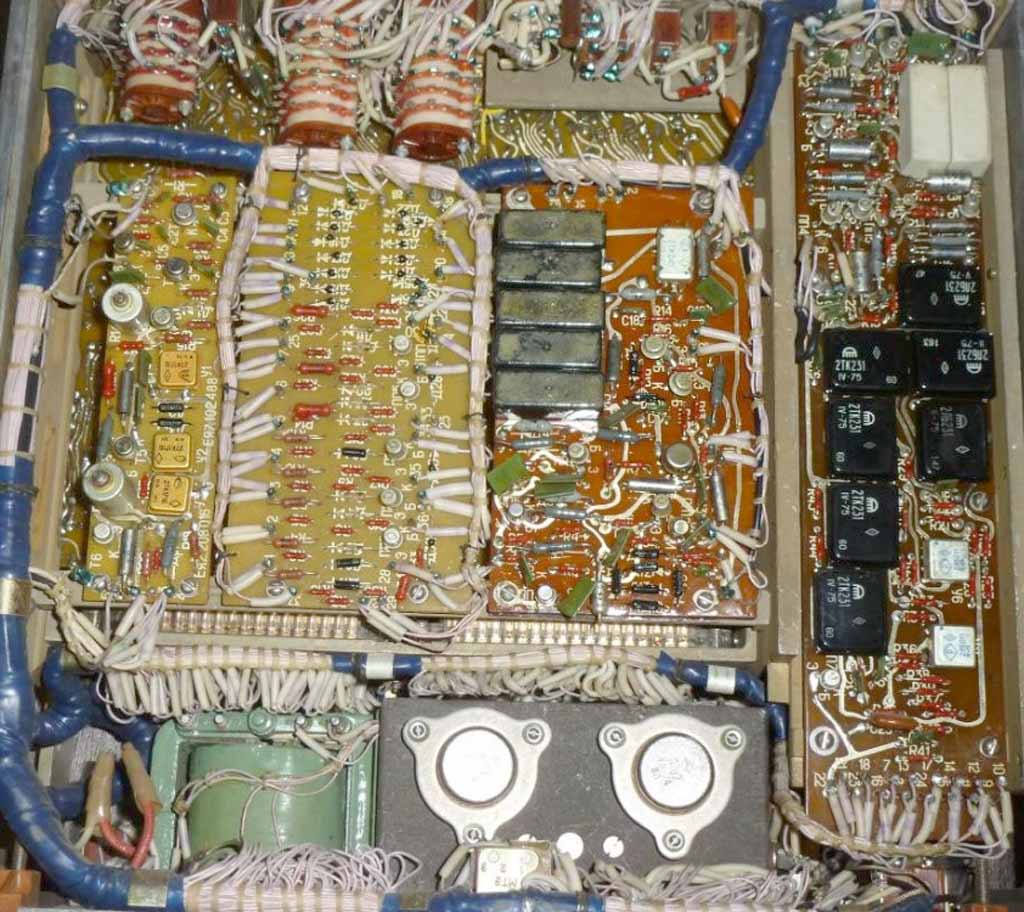

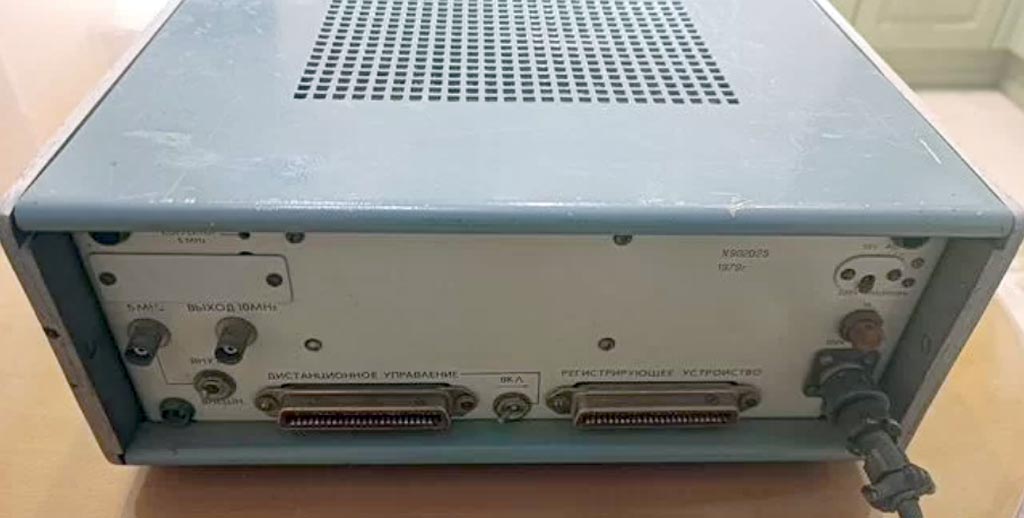

Фото с сайта https://priborazbor.ru/ch3-36/. Материал подготовил Владимир
Степанович Шумский, город Москва.
|
