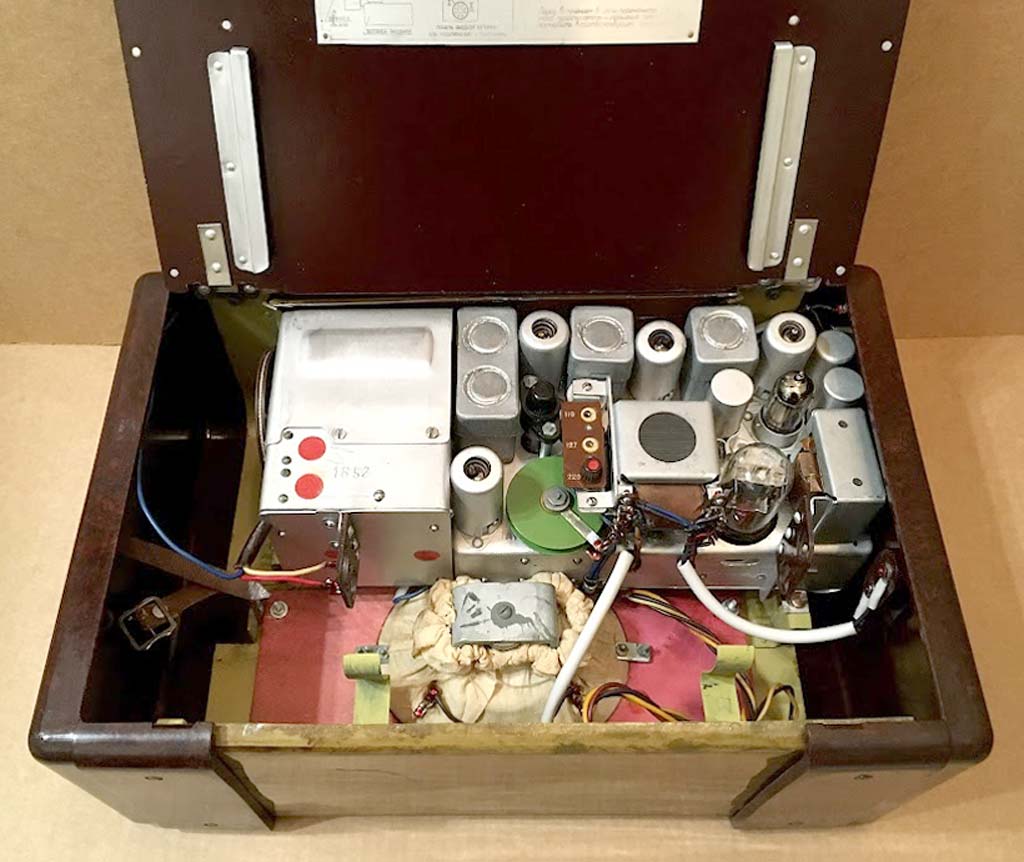

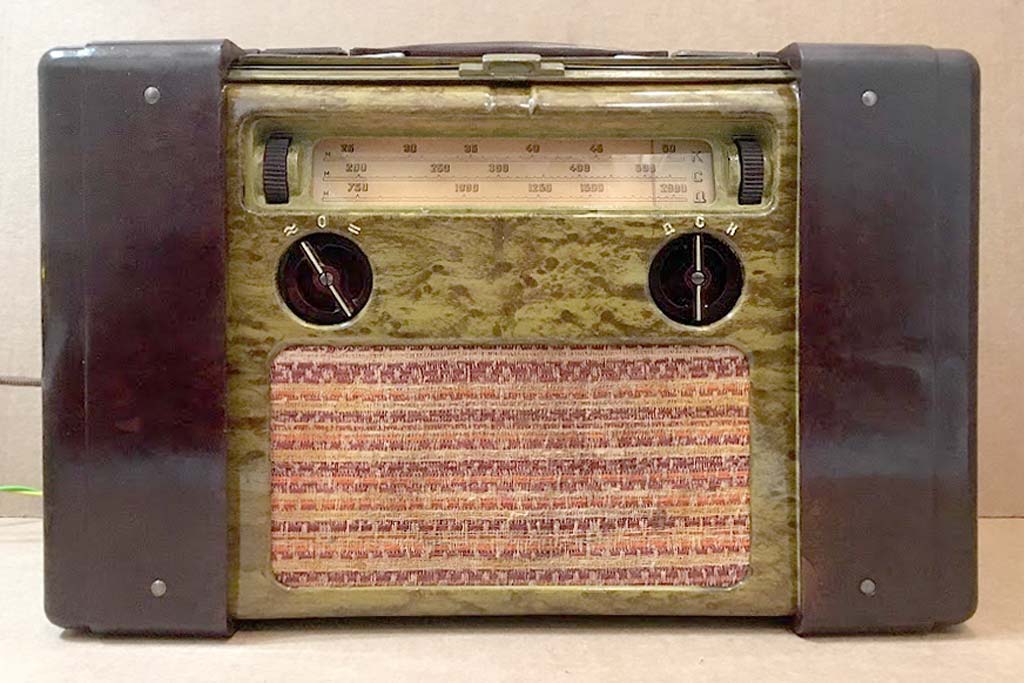

Радиоприёмник батарейный "Воронеж" выпускался ограниченной серией Воронежским радиозаводом с 1951 по 1953 год включительно. Всего было выпущено ~ 7000 приёмников, причём 80% в 1953 году. Переносной пятиламповый супергетеродинный радиоприёмник предназначен для приёма в диапазонах ДВ, СВ и КВ (24,8...50,8 м). Приём возможен в переносном и стационарном вариантах, питание при этом осуществляется от сухих батарей и от сети переменного тока. В стационаре приём осуществляется на внешнюю антенну, а в переносном варианте и только в диапазонах ДВ, СВ на рамочные антенны. В преобразователе работает гептод 1А1П, в УПЧ - два пентода 1К1П, в детекторе и предусилителе НЧ диод-пентод 1Б1П; оконечная ступень УНЧ работает на пентоде 2П1П. В приёмнике применен динамический громкоговоритель типа 0,5ГД3. Анодная батарея БАС-Г-120-С-0,45, батарея накала БНС-1,5. Общая потребляемая мощность от этих батарей при отсутствии сигнала 1,3 вт и при громкой передаче - 1,8 вт. В стационаре питание производится от внутреннего блока питания. Потребляемая мощность при этом около 8 вт. Чувствительность на ДВ, СВ 400 мкВ, КВ 500 мкВ. Номинальная выходная мощность 0,1 вт. Приёмник оформлен в пластмассовом футляре размерами 355х235х136 мм с металлической шторкой, позволяющей закрыть лицевую панель. По бокам шкалы расположены ручки настройки и громкости. Ручки переключателя питания от сети на батареи, а так же выключатель и переключатель диапазонов расположены под шкалой. На задней стенке радиоприёмника имеется дверца открывающая доступ к лампам, батареям, переключателю напряжения сети и предохранителю. Вес приёмника с батареями 8 кг. Некоторые приёмники конструктивно не имели металлической шторки.


Инструкция по эксплуатации радиоприёмника "Воронеж" (Владислав Николаевич Газин, Москва).   Описание приёмника в Радио № 2 за 1953 год.   Видеосюжет на www.youtube.com.  Фотографии радиоприёмников: Дмитрия Гурьянова, Мытищи, Сергея Лисовина, Луганск, Игоря Бобеля, Бруклин, Сергея Штыги, С-Петербург.



-------------------
