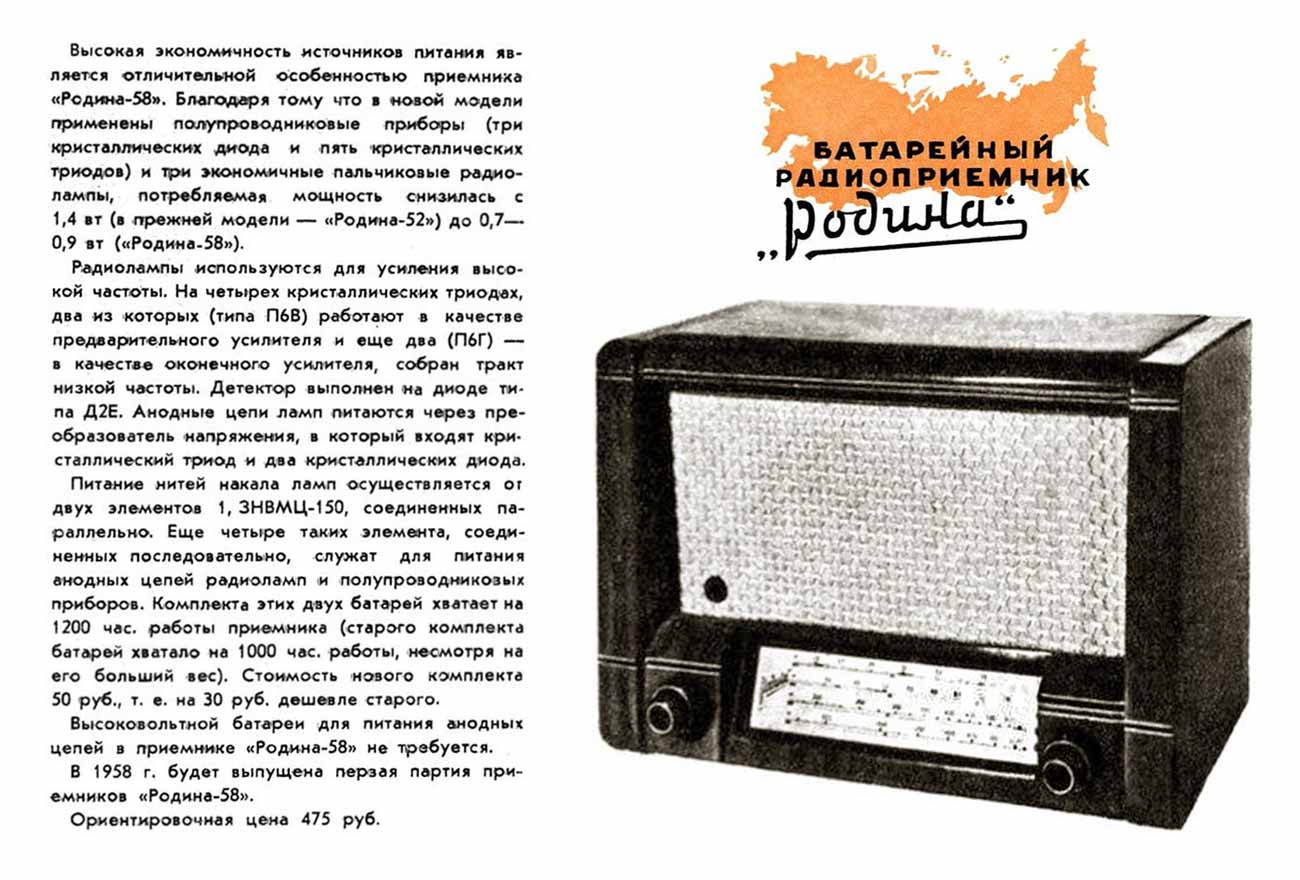

Радиоприёмник "Родина-58" с IV-кв 1957 года выпускался Владивостокским заводом "Радиоприбор". Радиоприёмник изначально планировали выпускать комбинированным, с применением как ламп, так и транзисторов, но что-то не состыковалось и до весны 1958 года радиоприёмник выпускали на лампах, по конструкции и электрической схеме приёмника "Родина-53М". С апреля 1958 года радиоприёмник выпускали уже комбинированным. К сожалению нет фотографий комбинированного радиоприёмника, есть только ламповый вариант. Более подробную информацию Вам может дать электрическая схема комбинированного радиоприёмника. Конструкция приёмника претерпела небольшие изменения, были убраны 4 низкочастотных радиолампы и выходной трансформатор, а на их место на стойках крепилась плата транзисторного усилителя НЧ с согласующим и выходным трансформаторами. Радиоприёмник теперь питался от стандартной накальной батареи и специальной батареи или аккумулятора напряжением 6 В. От 6-ти вольтового источника усилитель на транзисторах питался непосредственно, а анодное напряжение для 3-х оставшихся ВЧ радиоламп выдавал так же транзисторный преобразователь. Все характеристики радиоприёмника "Родина-58" соответствуют базовому приёмнику "Родина-53М" кроме снижения потребляемой мощности на 30 %.

Электрическая схема радиоприёмника "Родина-58". Фотографии 1-й версии радиоприёмника предоставил: Zenonas Langaitis, Lithuania, Kaunas.

-----
