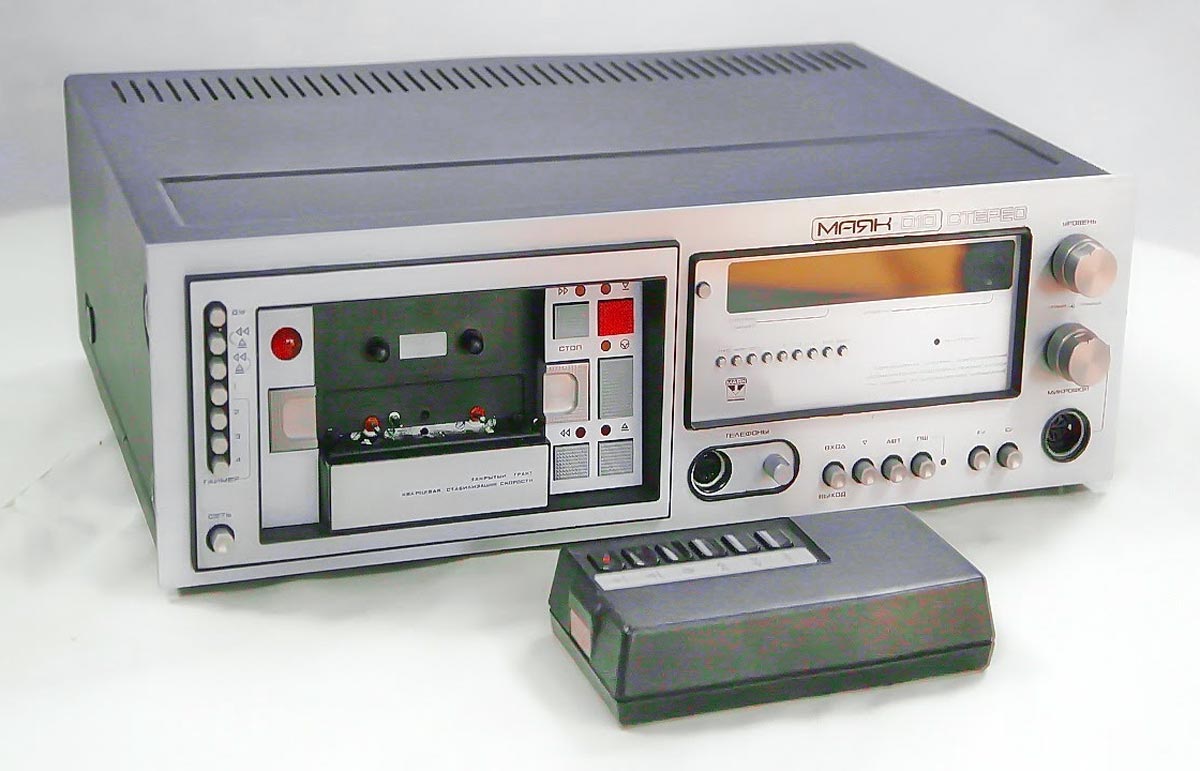

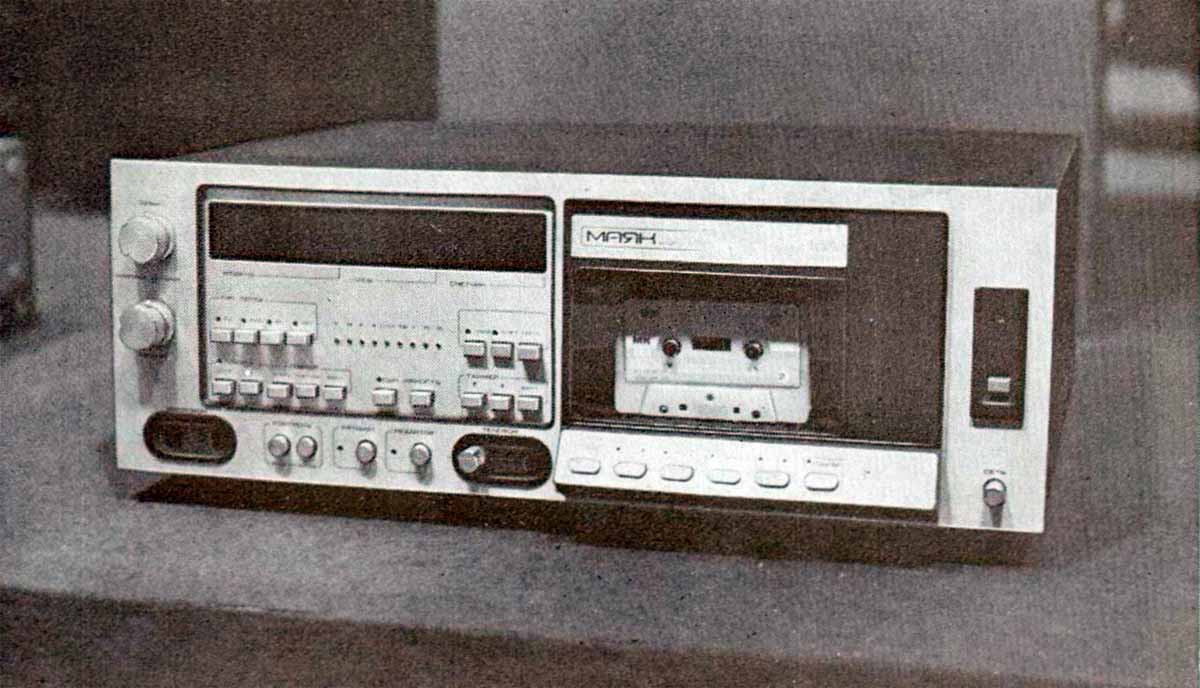

Магнитофон-приставка "Маяк-010-стерео" с 1983 года выпускалась Киевским заводом "Маяк". МП предназначен для высококачественной записи и воспроизведения моно и стереофонических фонограмм на магнитных лентах А4212-3Б и А4205-3, размещенных в кассетах. МП предназначен для совместной работы с внешним УНЧ, УКУ с АС и обеспечивает запись с микрофона, пьезоэлектрического звукоснимателя, радиоприёмника, другого магнитофона, телевизора; воспроизведение записей; стирание записи; перемотку ленты; индикацию уровня записи с возможностью раздельного и синхронного регулирования; автоматический останов по окончании ленты; временный стоп; подключение стереотелефонов; электронный счетчик расхода ленты; компандерную систему шумопонижения. Обеспечивает функции: микширование сигналов с микрофонного и основного входов; возможность применения двух типов магнитных лент А4205-3 Fe; А4212-3Б Сг; индикацию уровня записи средних и пиковых значений люминесцентным индикатором; контроль уровня воспроизведения; контроль записываемого или записанного сигнала; регулировку уровня громкости на стереотелефонах; запись паузы на движущейся ленте (Редактор); автоматическую подстройку записи по токам записи и подмагничивания; световую индикацию включения; световую индикацию режимов работы ЛПМ; работу с внешним таймерным устройством; работу со встроенным таймером осуществляющим: индикацию текущего времени; коррекцию времени; измерение временных интервалов; выключение магнитофона по заданному времени; работу магнитофона в заданном интервале времени; инфракрасное ДУ всеми режимами ЛПМ; кварцевую стабилизацию скорости движения магнитной ленты; квазисенсорное управление режимами ЛПМ; возможность работы с лентами толщиной 9 и 12 мкм; возможность работы ЛПМ в режиме Память по электронному счетчику; работа ЛПМ в автоматическом режиме. Потребляемая мощность 55 ВА. Коэффициент детонации ±0,15%. Диапазон частот на ЛВ: 40...14000 Гц с лентой А4206-3 и 31,5...18000 Гц с А4213-3Б. Коэффициент гармоник на ЛВ 1,5%. Уровень шумов и помех в канале записи-воспроизведения -58 дБ, с компандерной системой ШП -80 дБ. Чувствительность основного входа 200 мВ, микрофона 0,08 мВ. Напряжение ЛВ - 500 мВ. Габариты МП - 460x340х150 мм. Масса - 10 кг.

Инструкция по эксплуатации магнитофона-приставки.  Альбом электрических и монтажных схем в архиве RAR.  Видеосюжеты о магнитофоне-приставке на www.youtube.com.  Экспонаты Владислава Забродина, Москва и Анатолия, Умань.

--------
